VEFA : comment lire et comprendre un plan de vente pour bien se projeter


VEFA : comment lire et comprendre un plan de vente pour bien se projeter

Vous venez de recevoir le plan de votre futur logement en VEFA… et vous êtes perdu face à toutes ces lignes, symboles, orientations ? Voici le guide clair et rassurant pour bien lire un plan de vente et éviter les erreurs d’interprétation qui coûtent cher.

Ce que vous allez apprendre :

Savoir lire un plan VEFA, c’est se projeter en toute confiance dans son futur logement. Orientation, surfaces, murs porteurs, équipements… On vous explique comment décrypter chaque élément du plan de vente, et surtout quelles erreurs éviter avant de signer.

En bonus : une checklist des points à vérifier, et des cas concrets de malentendus évitables.

En bref :

video-play-icon

Pourquoi lire un plan de vente VEFA est essentiel (et souvent sous-estimé)

L’achat en VEFA (Vente en l’État Futur d’Achèvement) repose presque entièrement sur des documents techniques : plans, notices, coupes, grilles de surfaces… Et parmi eux, le plan de vente est LA base de toute projection.

C’est lui qui vous dit, noir sur blanc :

  • Ce que vous achetez (et ce que vous n’achetez pas)
  • Comment s’articule votre futur espace de vie
  • Finitions, équipement et éléments technique
  • Ce qui est modifiable (ou non)

Pourtant, 90% des acquéreurs ne savent pas lire un plan de vente, et se fient à l’image 3D ou au discours du commercial.

Résultat : des déceptions, des litiges… et parfois, des erreurs irréversibles.

Comment lire un plan de vente VEFA : les 7 points clés à décrypter

1. L’orientation : le vrai Nord, pas le marketing

  • Vérifiez la rose des vents ou l’indication N (souvent discrète en coin de plan)
  • Attention aux logements orientés plein nord ou nord-est, peuvent être sombre dans certain cas.
  • Privilégiez une double orientation (séjour au sud, chambres à l’est) pour optimiser la lumière naturelle

—> Cas client VEFA Conseil :

Julie, primo-accédante, pensait acheter un T3 “plein sud”… jusqu’à ce que l’analyse de la notice descriptive révèle une loggia orientée sud-est, avec masque végétal permanent.

Résultat : elle a pu changer de lot avant de signer.

2. Les surfaces : utiles, habitables, pondérées… que faut-il vraiment regarder ?

  • SHAB : surface habitable réelle, hors murs, cloisons, balcons
  • Surface utile : inclut certains espaces extérieurs (loggia, terrasse pondérée)
  • Attention aux planchers chauffants ou faux plafonds, qui réduisent la perception de volume

Astuce : toujours comparer la SHAB du plan avec celle indiquée dans le contrat de réservation

3. Les murs : porteurs, semi-porteurs, cloisons légères

  • Les murs porteurs sont indiqués en traits épais ou hachurés : non modifiables
  • Les cloisons simples (souvent trait plein fin) peuvent être déplacées si l’option TMA est encore ouverte
  • L’épaisseur du mur peut impacter la réelle largeur utile d’une pièce

4. Les ouvertures et occultations : fenêtres, baies, volets

  • Repérez les fenêtres oscillo-battantes, portes-fenêtres, volets roulants électriques
  • Attention aux ouvertures des portes fenêtre à la française sur le séjour, cela peut clairement impacté la circulation et l’aménagement de l’espace de vie. Une baie coulissante sera toujours plus pratique

5. La circulation intérieure : portes, dégagements, angles morts

  • Analysez l’emprise des portes, le sens d’ouverture, les zones de passage
  • Une porte ouvrant sur un meuble ou un placard mal placé peut rendre l’espace inutilisable

6. Les équipements visibles sur plan : cuisine, SDB, prises…

  • Les équipements (évier, plaques, douche…) sont dessinés à l’échelle
  • Vérifiez leur emplacement exact : certaines configurations sont figées
  • Les prises électriques, arrivées d’eau ou VMC sont parfois symbolisées (cercle, triangle, flèche)

7. Les abréviations et légendes : la clef pour ne pas se tromper

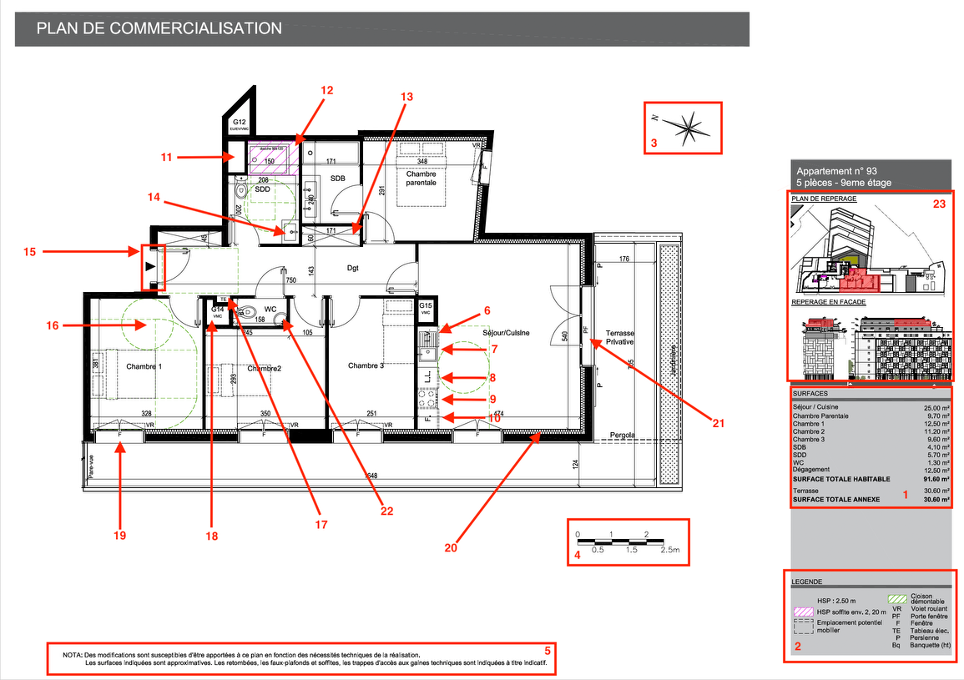

Veuillez consulter un plan complet et détaillé avec les 23 légendes, abréviations et subtilités :

1. Tableau des surfaces

Ce tableau détaille la surface de chaque pièce (en m²), la surface habitable (SHAB), la surface des annexes (terrasse…) et la surface totale. Il est crucial pour comparer le bien avec d’autres offres et vérifier la cohérence avec le contrat de réservation.

2. Légende des symboles

Elle permet de comprendre les sigles et hachures utilisés dans le plan (VR pour volets roulants, PF pour porte-fenêtre, GTL pour gaine technique logement, etc.). Indispensable pour éviter les malentendus sur les équipements et aménagements.

3. Orientation – Rose des vents

Indique le nord réel, élément fondamental pour évaluer l’exposition à la lumière naturelle, la chaleur en été, et la vue potentielle. Ce logement est principalement orienté sud/ouest.

4. Échelle graphique

Permet de vérifier les dimensions réelles en rapport avec les longueurs sur le plan. Elle garantit la lecture à l’échelle, par exemple pour imaginer l’emplacement d’un canapé ou d’une armoire.

5. Mention légale – limites contractuelles

Ce cartouche rappelle que le plan peut évoluer (trappes techniques, faux plafonds, etc.) selon les contraintes de chantier. Important pour comprendre les marges de tolérance légales.

6. LV = Lave-vaisselle

L’abréviation LV correspond ici à l’emplacement prévu pour un lave-vaisselle, généralement proche de l’évier dans la cuisine. Attention à bien vérifier les arrivées et évacuations d’eau prévues, surtout si vous envisagez de déplacer l’équipement.

7. Évier avec prolongement égouttoir

Le symbole correspond à un évier intégré dans un meuble cuisine, avec un plan égouttoir moulé. Souvent retiré par le cuisiniste en cas de réalisation d’un projet de cuisine par le réservataire.

8. Emplacement lave-linge

Souvent prévu dans la cuisine ou la salle d’eau. Ici, repéré près du séjour/cuisine, ce qui peut poser des questions d’aménagement ou de bruit.

9. Plaque de cuisson

Ce repère désigne la plaque de cuisson (induction ou vitrocéramique).

10. F ou RF = Réfrigérateur (encastrable ou libre)

La lettre F (ou RF dans d’autres plans) indique l’emplacement prévu pour le réfrigérateur. Vérifiez les dimensions disponibles et si l’emplacement gêne ou non la circulation.

11. GTL – Gaine technique logement

Contient les arrivées d’eau, électricité, fibre. Élément non modifiable. Sa position centrale peut impacter les TMA (travaux modificatifs acquéreur).

12. HSP soffite

La zone hachurée violette indique une Hauteur Sous Plafond réduite due à un soffite technique (faux plafond, passage de gaines…). Important à vérifier pour l’aménagement de placards ou luminaires.

13. Placard (PL) dans le dégagement

Placard intégré, pratique pour les rangements. Attention à vérifier s’il est réellement livré ou simplement “prévu”.

14. Meuble vasque

Dans la salle d’eau, le meuble représenté est un meuble vasque intégré et livré (compris dans les équipement et prestation). Attention à l’espace de rangement et à l’accessibilité PMR éventuelle.

15. Porte d’entrée

Accès principal au logement

16. Cercle de circulation PMR

Le grand cercle en pointillés verts symbolise le rayon de giration pour les personnes à mobilité réduite. Il garantit un espace libre de 150 cm de diamètre, obligatoire dans certains logements (accessibilité normative).

17. Tableau électrique (TE)

Situé dans l’entrée du séjour, il contient les disjoncteurs et protections. Son emplacement est à connaître pour anticiper l’accès, l’ameublement, et les modifications.

18. VMC = Ventilation Mécanique Contrôlée

Le symbole VMC indique l’extraction d’air dans les pièces humides. Son bon positionnement est essentiel pour éviter les problèmes de condensation et d’humidité.

19. F = Fenêtre

Le sigle F désigne ici une fenêtre ouvrante classique, en opposition à PF (porte-fenêtre). Vérifier l’orientation, la taille, et la présence ou non de VR (volet roulant).

20. Isolation par l’intérieur

Le hachurage dans la cloison indique la présence d’une isolation intérieure (thermique et/ou phonique). Cela peut réduire légèrement la surface utile, mais améliore le confort.

21. PF = Porte-fenêtre

La mention PF correspond à une porte-fenêtre ouvrante, souvent donnant sur une terrasse ou un balcon. Important pour l’accès extérieur et l’apport de lumière naturelle.

22. Lave-mains dans les WC

Ce symbole correspond à un petit lave-mains attenant au WC, pratique pour l’hygiène. Vérifiez sa présence effective dans la notice descriptive.

23. Plan de repérage et repérage en façade

Le plan de repérage indique l’emplacement du logement dans l’immeuble ou sur l’ensemble du programme, utile pour visualiser l’orientation réelle, la position dans le bâtiment (angle, mitoyenneté…) et l’accès.

Le repérage en façade montre la localisation précise du lot sur la façade de l’immeuble, ce qui permet d’évaluer l’exposition, les vis-à-vis, les hauteurs réelles et les éléments extérieurs visibles.

Les 5 erreurs les plus fréquentes (et évitables) en lisant un plan de vente

1. Confondre plan de vente, plan architectural et visuel 3D

Beaucoup d’acquéreurs prennent pour argent comptant ce qu’ils voient en bureau de vente : plans A4, visuels 3D, maquettes numériques… Or :

  • Le plan de vente est un document de commercialisation partiellement contractuel, simplifié et parfois optimisé visuellement
  • Le plan architectural, lui, est réservé aux services techniques (architectes, promoteur, bureaux de contrôle) et n’est jamais remis au client.
  • Le plan 3D est purement illustratif : non contractuel, souvent très flatteur, voire trompeur (hauteur sous plafond exagérée, perspectives idéalisées).

Conclusion : seule la combinaison du plan de vente + notice descriptive + grille de surface donne une lecture fiable.

2. Négliger les soffites, trappes et faux plafonds

Ces éléments techniques (souvent indiqués par des hachures ou légendes spécifiques) réduisent la hauteur sous plafond et peuvent altérer la sensation d’espace, surtout dans la cuisine, la salle d’eau ou les couloirs. Ils peuvent gêner l’installation de meubles hauts, luminaires ou placards, et ne sont jamais signalés en plan 3D.

Erreur fréquente : croire qu’on aura une HSP de 2,50 m dans toutes les pièces, alors que le soffite peut faire tomber à 2,20 m localement.

3. Ignorer les murs non droits ou biseautés

Certains murs sont en biais, cassés ou non perpendiculaires, ce qui complique l’ameublement (canapé, lit, placard, coin bureau…). Ces subtilités passent souvent inaperçues sur un petit plan et peuvent transformer un T3 “carré” en espace peu fonctionnel.

Soyez attentif à la géométrie réelle des pièces, notamment dans les angles ou logements en rez-de-jardin ou dernier étage.

4. Oublier de vérifier les hauteurs de fenêtres et leur ouvrant réel

Les plans de vente indiquent rarement la hauteur d’allège (distance entre le sol et le bas de la fenêtre) ni le type d’ouvrant (battant, oscillo-battant, fixe…). Or ces détails ont un impact direct sur la lumière, la ventilation et l’ameublement (bureau sous fenêtre, sécurité enfants, etc.).

Exemple : une fenêtre fixe basse en chambre empêche la pose d’un lit ou d’un bureau, et ne permet pas d’aérer facilement.

5. Ne pas repérer les incohérences entre plan, tableau de surfaces et notice descriptive

Il arrive fréquemment que les mètres carrés ne correspondent pas d’un document à l’autre (erreur de saisie, TMA oubliée, surface mal calculée…). Certains plans indiquent un placard de 2 m², mais il est compté dans la chambre ; ou une loggia est mentionnée comme “terrasse”.

Toujours faire un croisement minutieux des infos pour détecter les écarts avant signature.

Checklist rapide pour valider un plan de vente VEFA avant signature

  • Orientation réelle et vue dégagée
  • Répartition claire des surfaces (SHAB vs annexes)
  • Lecture des murs et cloisons
  • Présence et emplacement des ouvertures et équipements
  • Cohérence entre le plan, la notice et le contrat de réservation
  • Aménagement et équipement inclus

Ce que dit la loi : un plan qui engage le promoteur

Selon l’article L261-11 du Code de la construction et de l’habitation, le plan de vente fait partie intégrante du contrat de réservation. Toute divergence avec la livraison peut ouvrir droit à compensation.

Conclusion : lire un plan VEFA, c’est être minutieux

Savoir lire un plan de vente VEFA, ce n’est pas “être architecte”, c’est éviter de signer à l’aveugle. C’est aussi se projeter en toute confiance dans un espace qu’on n’habite pas encore.

Chez VEFA Conseil, nous analysons pour vous les plans, notices et contrats, pour sécuriser votre achat et éviter toute mauvaise surprise. Un doute ? Un plan à valider ?

Contactez-nous pour un audit des documents VEFA rapide et sur-mesure.

FAQ – Lire un plan VEFA : vos questions fréquentes

Comment savoir si mon plan de vente est contractuel ?

Le plan annexé au contrat de réservation est contractuel mais tolère des ajustements pour raisons techniques ou réglementaires. Ces réserves sont précisées dans la notice descriptive. Le promoteur s’engage à respecter les éléments essentiels du plan signé, sous réserve des adaptations mineures autorisées par la réglementation VEFA. Faites analyser vos plans de vente par VEFA Conseil pour une meilleur compréhension personnalisée.

Puis-je modifier la disposition intérieure après signature ?

Oui, c’est possible via les TMA, uniquement après la signature du contrat de réservation. Ces modifications sont soumises à l’approbation du promoteur, à la faisabilité technique et au calendrier du chantier. Elles impliquent un devis, des frais d’études et de gestion. Toute demande préalable est en pratique refusée, car elle entraînerait des coûts d’étude et réglementaires trop importants en amont de la commercialisation. Ces frais peuvent parfois être négocié, VEFA Conseil négocie pour vous afin d’obtenir les meilleurs conditions d’achat.

Que faire si le logement livré ne correspond pas au plan ?

En cas d’écart entre le logement livré et le plan contractuel, vous pouvez émettre des réserves lors de la livraison. Si les différences sont importantes, des recours existent. Pour défendre vos intérêts et éviter les oublis, faites-vous accompagner par VEFA Conseil, expert indépendant en livraison VEFA, dès la visite cloison ou la remise des clés. Vous serez ainsi conseillé, protégé et mieux armé face au promoteur.
